Список МКД: как разложить огромный раздел на шесть блоков

Раздел с сотнями экранов переезжал в новый интерфейс. До макетов я разобрал его структуру и предложил шесть кластеров, карту раздела, дерево сценариев и два дашборда. По этому пакету разработка может стартовать без повторного проектирования.

Роль
Продуктовый дизайнер, работал один
Срок
5 месяцев, январь — май
Инструменты
Obsidian, Figma
Платформа
Веб, B2B-система для УК

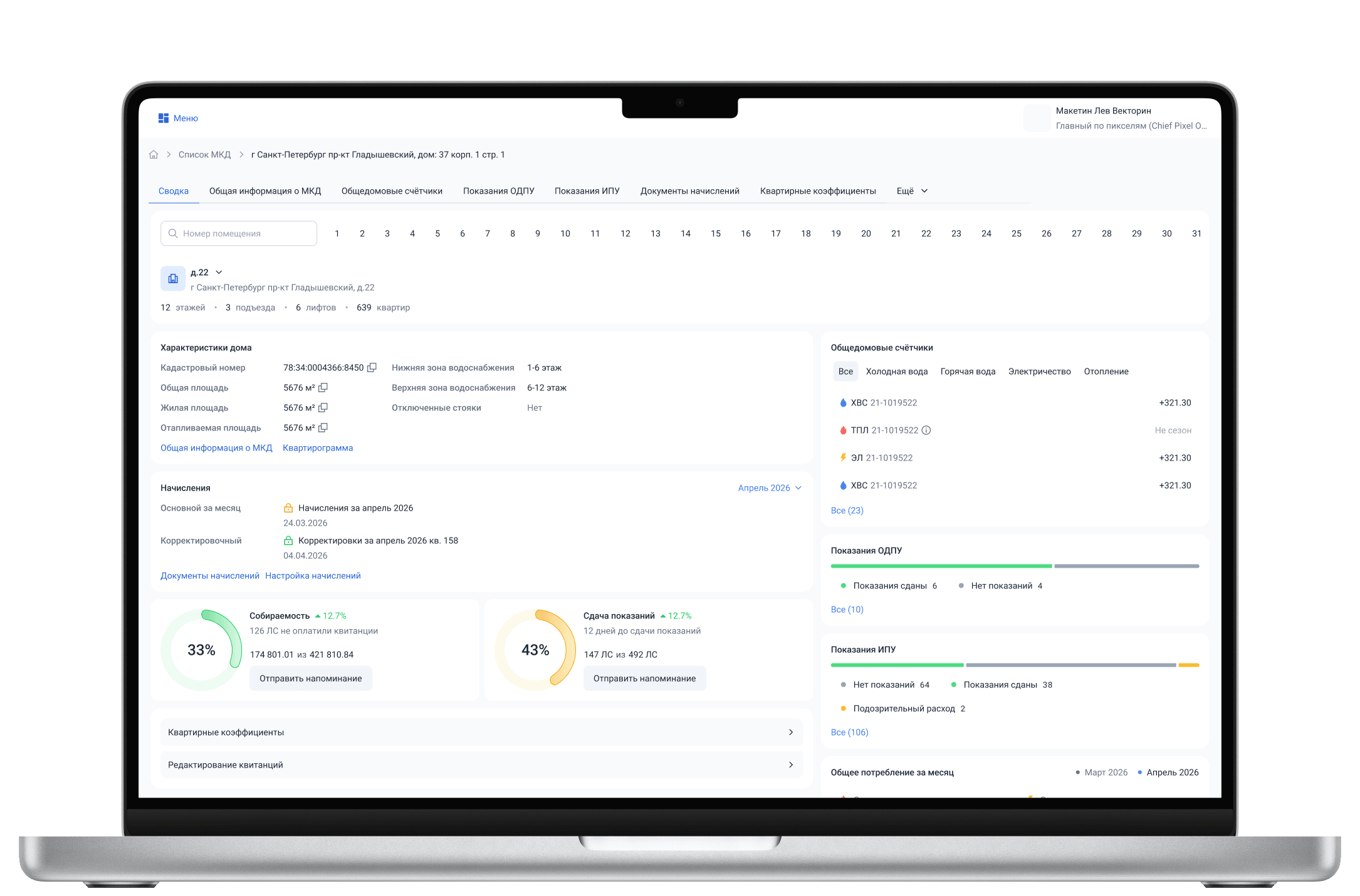

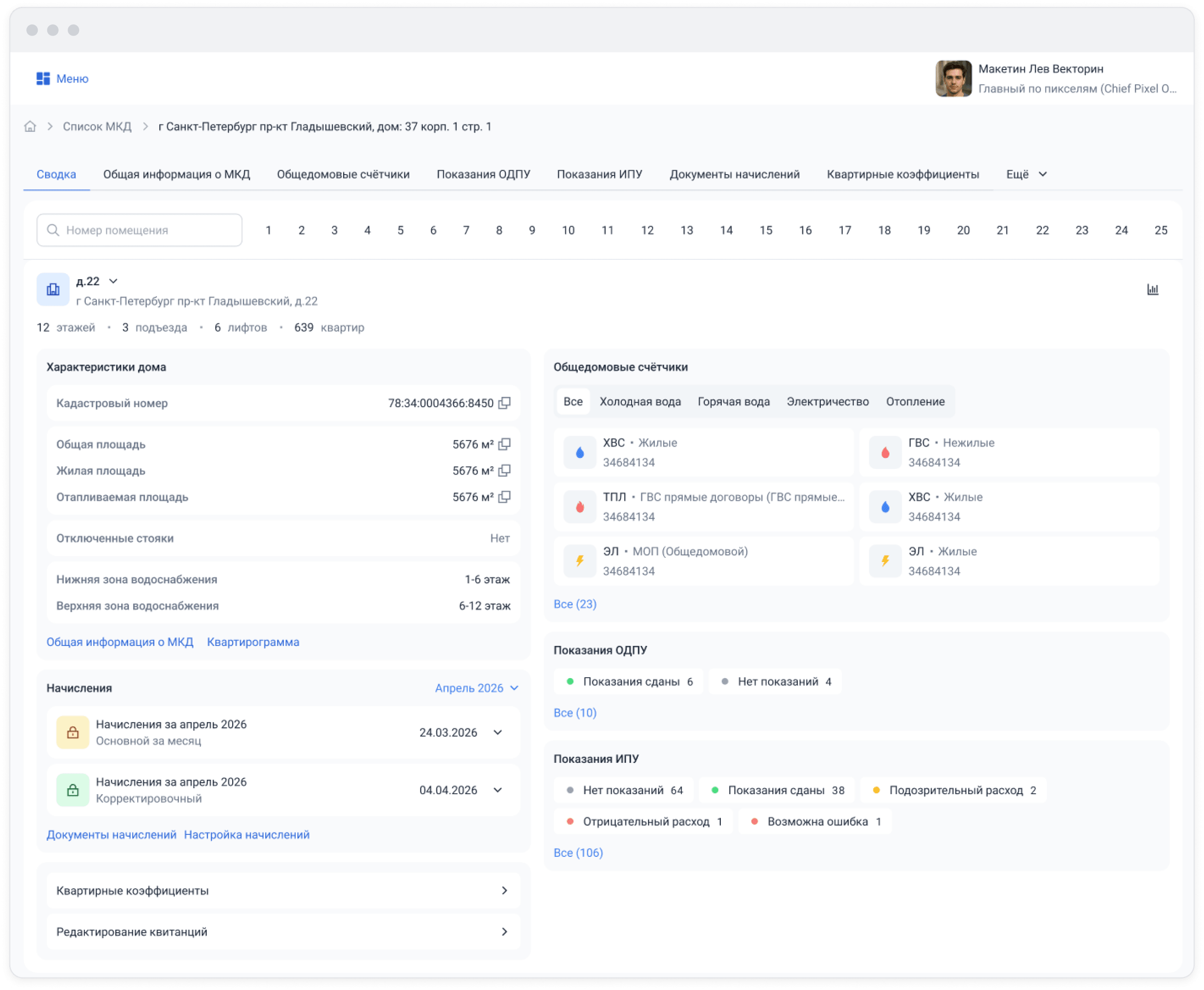

Сводка по многоквартирному дому в новом интерфейсе

6

кластеров вместо трёх слоёв вложенности

−40%

кадров в схеме сценариев по сравнению с классической

2

дашборда: сводка по дому и по квартире

Контекст

Раздел «Список МКД» переезжает из старого интерфейса С-300 в новый «Диспетчер». Фронт новый, бэк прежний. Модель данных трогать нельзя, можно менять только то, как с ней работают.

Раздел огромный: дома, помещения, жильцы, счётчики, показания, начисления, квитанции, тарифы. Всё это жило в трёх слоях вложенности, и найти нужное состояние было отдельной задачей.

Экранов сотни, и ошибка в нарезке умножается на каждый из них. Поэтому я начал не с макетов, а с разбора.

Задача

Понять, из чего раздел состоит на самом деле, и предложить структуру, по которой его можно спроектировать и разработать.

Результат

Проектная документация на весь раздел: шесть кластеров с зонами ответственности, карта, дерево сценариев в собственной нотации, два дашборда и описание к каждому экрану. По этому пакету разработка может начинать без повторного проектирования.

Приоритеты компании сместились, и в план этого года раздел не попал. Пакет готов к передаче, когда раздел вернётся в работу.

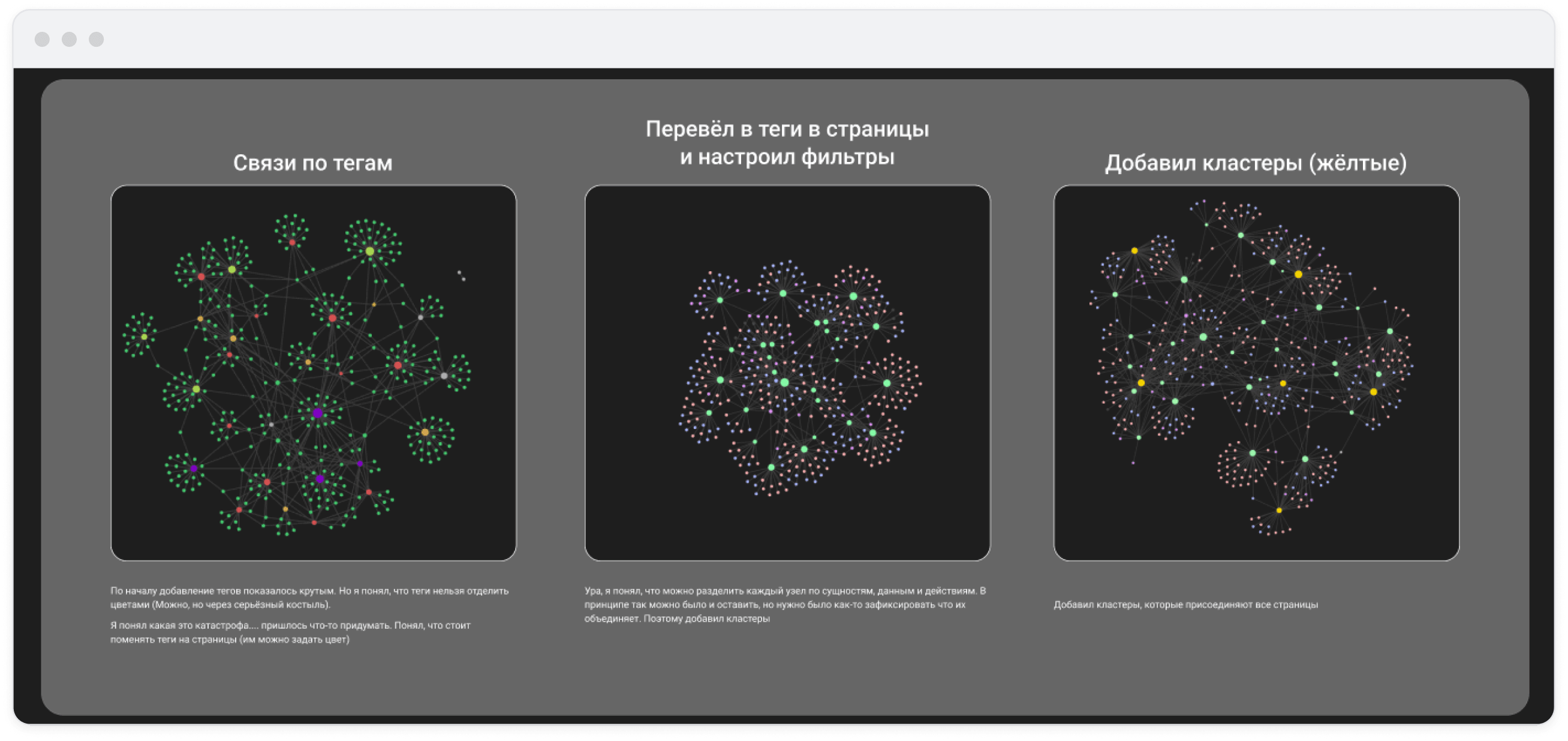

Разбор на элементы: три подхода, два неудачных

Структуру собирал не в Figma, а в Obsidian. Здесь нужно было видеть связи между сущностями, а не раскладку экранов.

Попытка 1: граф раздела, теги
Попытка 1ТегиНе раскрасить без костылей, граф превратился в кашу.
Попытка 2: граф раздела, страницы
Попытка 2СтраницыУзлы разделились на сущности, данные и действия.
Попытка 3: граф раздела, кластеры
Попытка 3КластерыОтдельные узлы собрали страницы вокруг себя.

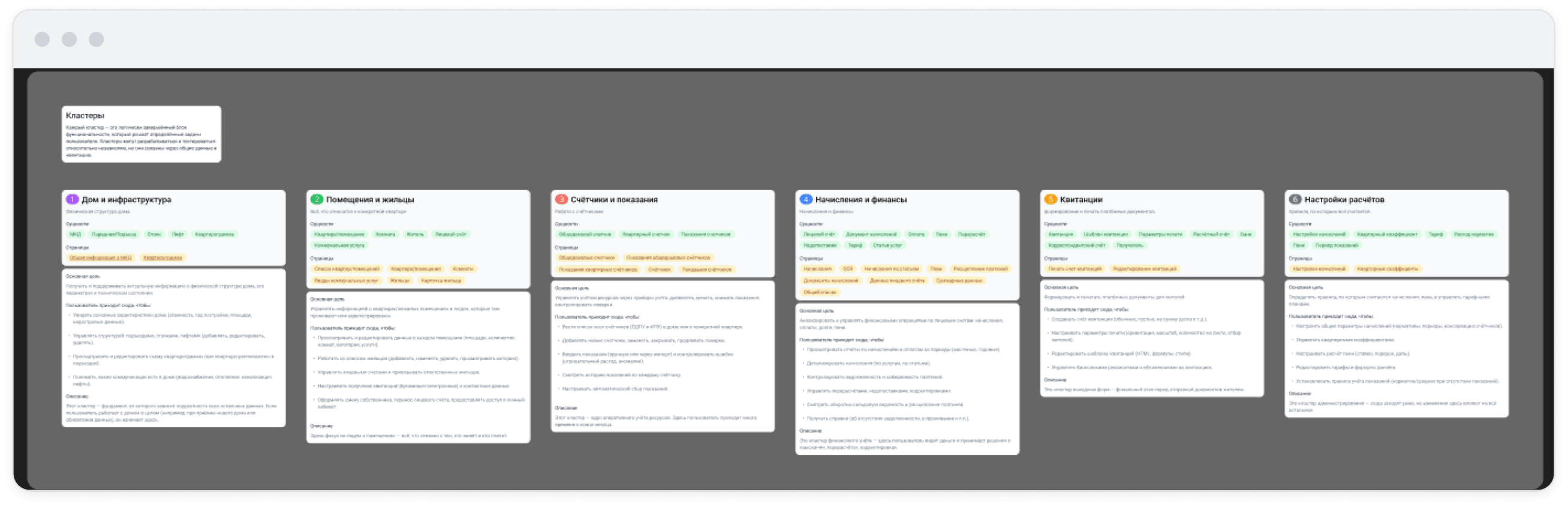

Шесть кластеров

Весь раздел уложился в шесть блоков. У каждого своя зона ответственности и понятный вход.

Принцип нарезки

Резал по цели пользователя, а не по модели данных. Кластер «Начисления и финансы» существует не потому, что в базе есть такая таблица. Он нужен, потому что человек приходит с задачей: посмотреть долги и решить, что с ними делать.

Каждый кластер можно разрабатывать и тестировать почти независимо, а с остальными его связывают общие данные и навигация. Это не схема для презентации, а границы модулей для разработки.

1

Дом и инфраструктура

Физическая структура дома

Сущности

МКД · Подъезд · Стояк · Лифт · Квартирограмма

Страницы

  • Общая информация о МКД
  • Квартирограмма
2

Помещения и жильцы

Всё о конкретной квартире

Сущности

Помещение · Комната · Житель · Лицевой счёт · Коммунальная услуга

Страницы

  • Список помещений
  • Квартира/помещение
  • Комнаты
  • Вводы коммунальных услуг
  • Жильцы
  • Карточка жильца
3

Счётчики и показания

Учёт ресурсов

Сущности

Общедомовой счётчик · Квартирный счётчик · Показания

Страницы

  • Общедомовые счётчики
  • Показания ОДПУ
  • Показания ИПУ
  • Счётчики
  • Показания счётчиков
4

Начисления и финансы

Деньги по лицевым счетам

Сущности

Лицевой счёт · Документ начислений · Оплата · Пени · Перерасчёт · Тариф

Страницы

  • Начисления
  • ОСВ
  • Начисления по статьям
  • Пени
  • Расщепление платежей
  • Документы начислений
  • Данные лицевого счёта
5

Квитанции

Платёжные документы

Сущности

Квитанция · Шаблон · Параметры печати · Расчётный счёт · Получатель

Страницы

  • Печать счёт-квитанций
  • Редактирование квитанций
6

Настройки расчётов

Правила, по которым всё считается

Сущности

Настройки начислений · Коэффициент · Тариф · Норматив · Период показаний

Страницы

  • Настройка начислений
  • Квартирные коэффициенты

Карта, сценарии и нотация

Вместо одной большой схемы собрал два артефакта. Они отвечают на разные вопросы, поэтому не смешиваются.

Из чего это состоит

  1. 1Карта раздела. Показывает, что вообще есть и как оно вложено: от списка домов до карточки конкретного жильца.
  2. 2Дерево сценариев. Показывает, как человек туда попадает. Узлы здесь не страницы, а вопросы: «Какая главная цель?», «Какой нужен счётчик?», «По всем лицевым счетам или по одному?»
  3. 3Нотация NiNode. Читается сверху вниз. Упёрся в вопрос, и всё, что справа от него, это ответы. Дальше по той же логике.

Что это дало

В классической схеме каждую ветку пришлось бы рисовать отдельной цепочкой экранов. Здесь ветки не дублируются: кадров примерно на 40% меньше, а вложенность и описания живут в одном артефакте.

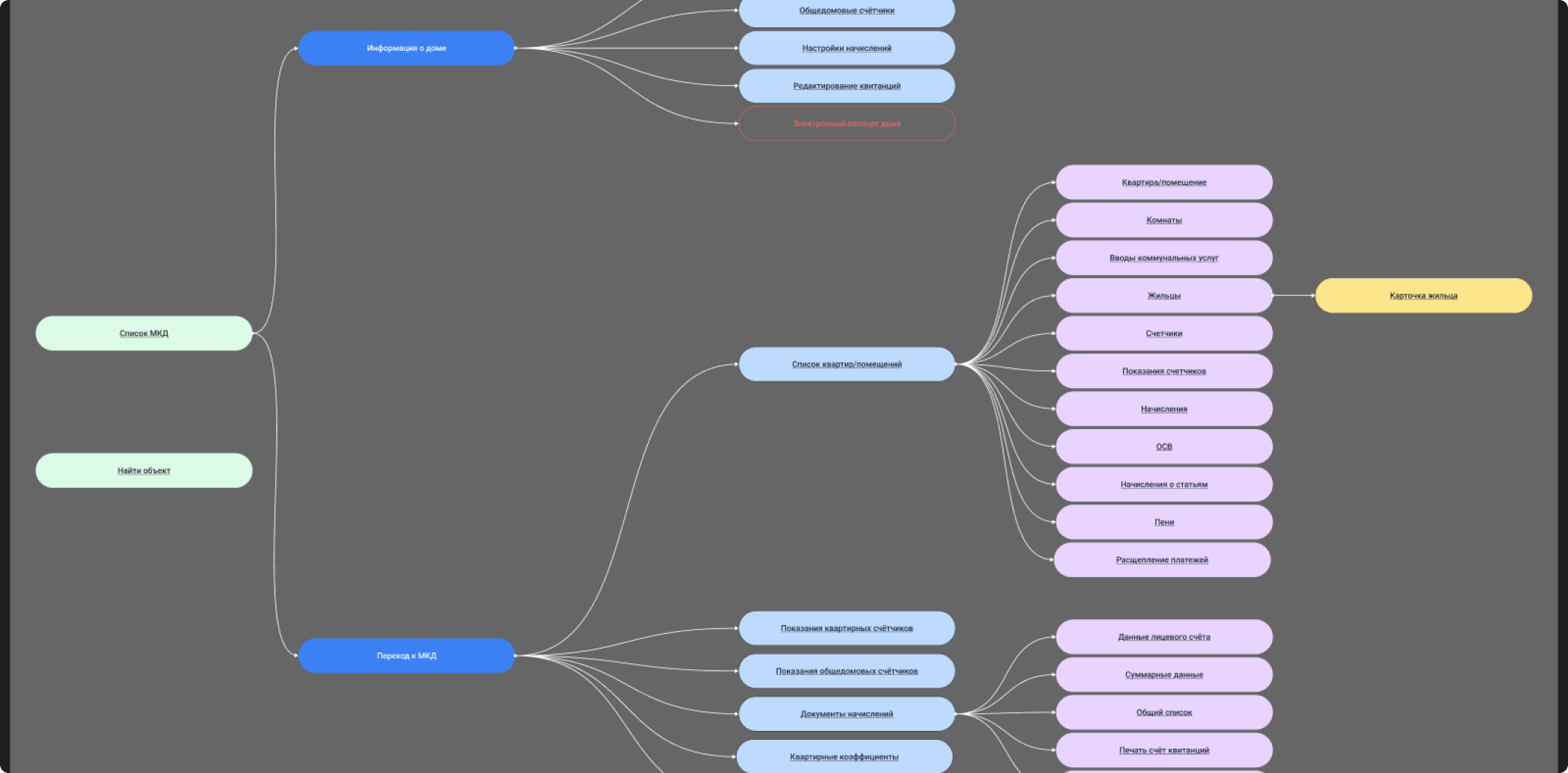

Карта раздела

Что вообще есть в разделе и как оно вложено: от входа в список домов до карточки конкретного жильца.

Список МКДИнформация о домеОбщая информация о МКДОбщедомовые счётчикиНастройки начисленийРедактирование квитанцийЭлектронный паспорт домаПереход к МКДСписок квартир и помещенийКвартира/помещениеКомнатыВводы коммунальных услугЖильцы → Карточка жильцаСчётчикиПоказания счётчиковНачисленияОСВНачисления по статьямПениРасщепление платежейДокументы начисленийДанные лицевого счётаСуммарные данныеОбщий списокПечать счёт-квитанцийПротоколПоказания квартирных счётчиковПоказания общедомовых счётчиковКвартирные коэффициентыКвартирограммаНайти объект
Служебный раздел, только для администраторовСхему можно листать вбок →

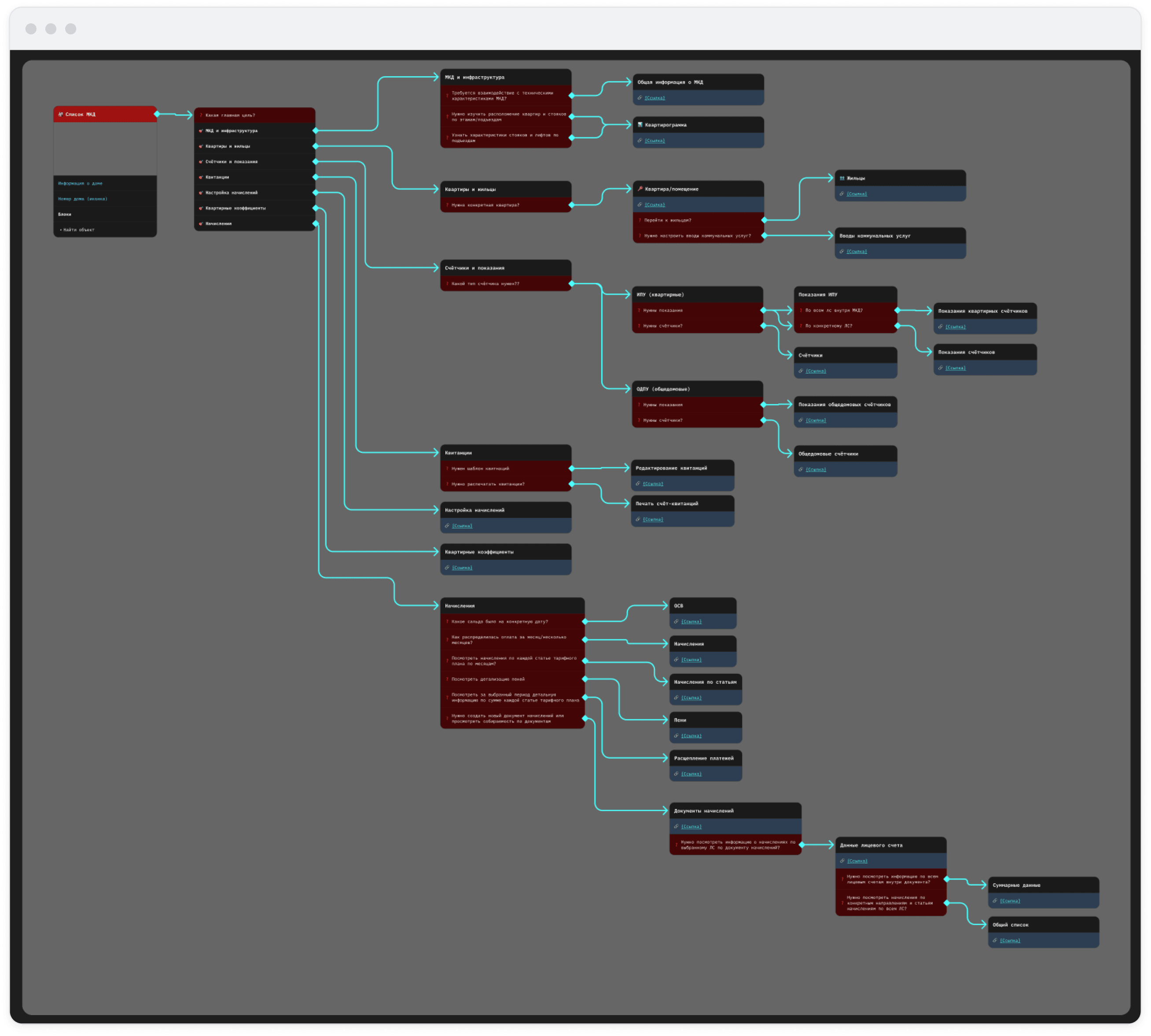

Дерево сценариев

Выберите цель пользователя и пройдите по вопросам до нужной страницы. Это веб-версия схемы из Figma: те же узлы и ветки, только читаемые.

Какая главная цель?

  • Нужны технические характеристики дома?Общая информация о МКД
  • Нужно изучить расположение квартир и стояков по подъездам?Квартирограмма
  • Нужны характеристики стояков и лифтов?Квартирограмма

Дашборд: кластеры стали экраном

Кластеры со схемы превратились в два дашборда: сводку по дому и сводку по квартире. Каждый блок на экране — это кластер со своим текущим состоянием: характеристики дома, начисления за месяц, общедомовые счётчики, показания ОДПУ и ИПУ со статусами. Из любого блока можно сразу провалиться внутрь.

Зачем

Это снимает исходную боль. Чтобы узнать, сдали ли жильцы показания, больше не нужно спускаться на три уровня вложенности: ответ виден на первом экране.

Что дальше

По описаниям экранов разработка стартует без дополнительного проектирования. Когда раздел вернётся в план, начинать с нуля не придётся.

Какой итог?

На больших разделах макеты не первый шаг. Время на разбор структуры окупается, потому что ошибка в нарезке потом тиражируется на сотни экранов.

Кроме того, документация должна работать без автора. Карта, сценарии и описания собраны так, чтобы команда могла взять их и начать, даже если меня нет рядом.

Как это выглядит в интерфейсе

Три ключевых экрана, в которые превратилась структура: список домов, сводка по дому и сводка по квартире.

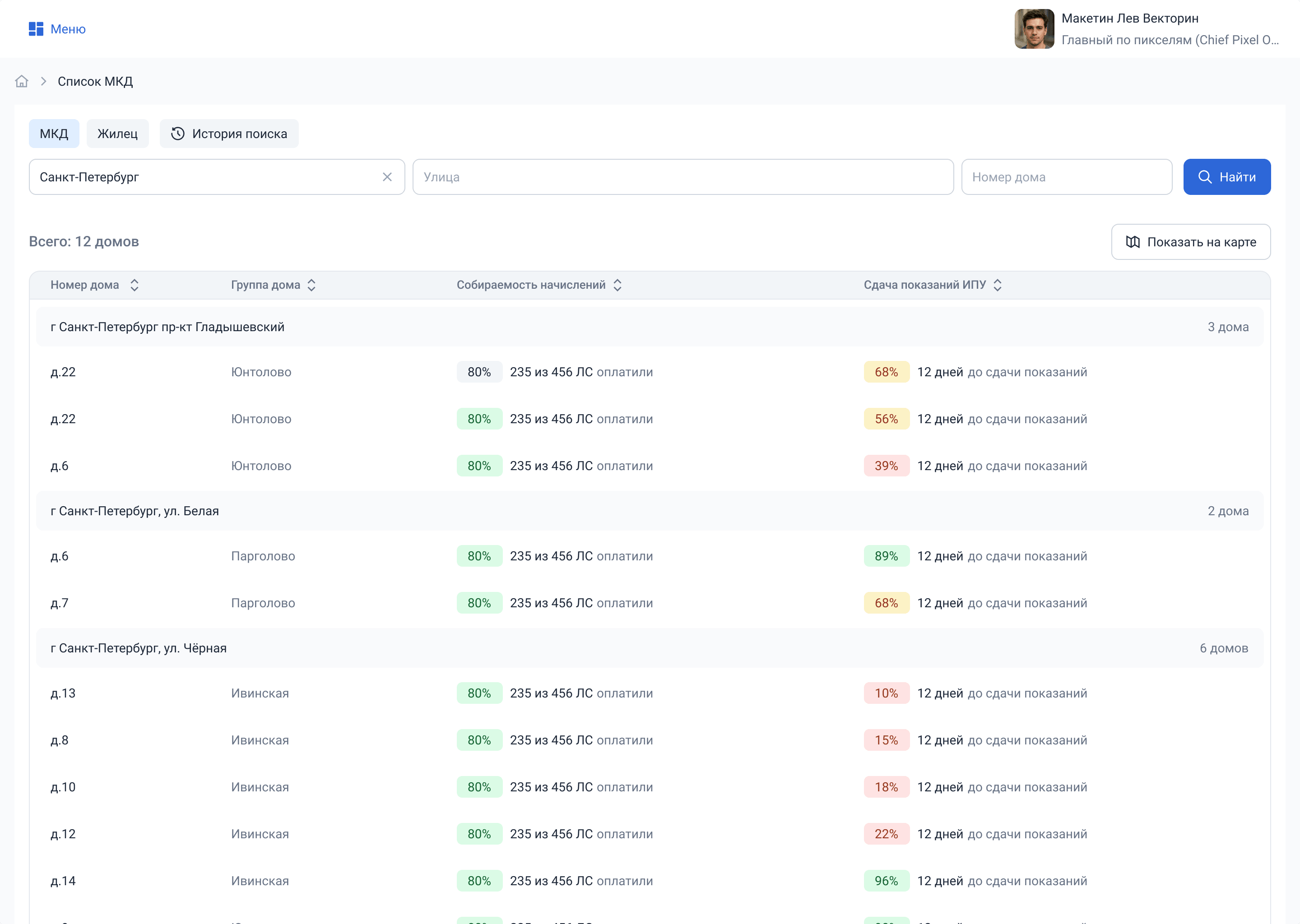

Список МКД с собираемостью начислений и сдачей показаний по каждому дому
Список домов. Собираемость и сдача показаний видны сразу, без перехода в карточку дома.

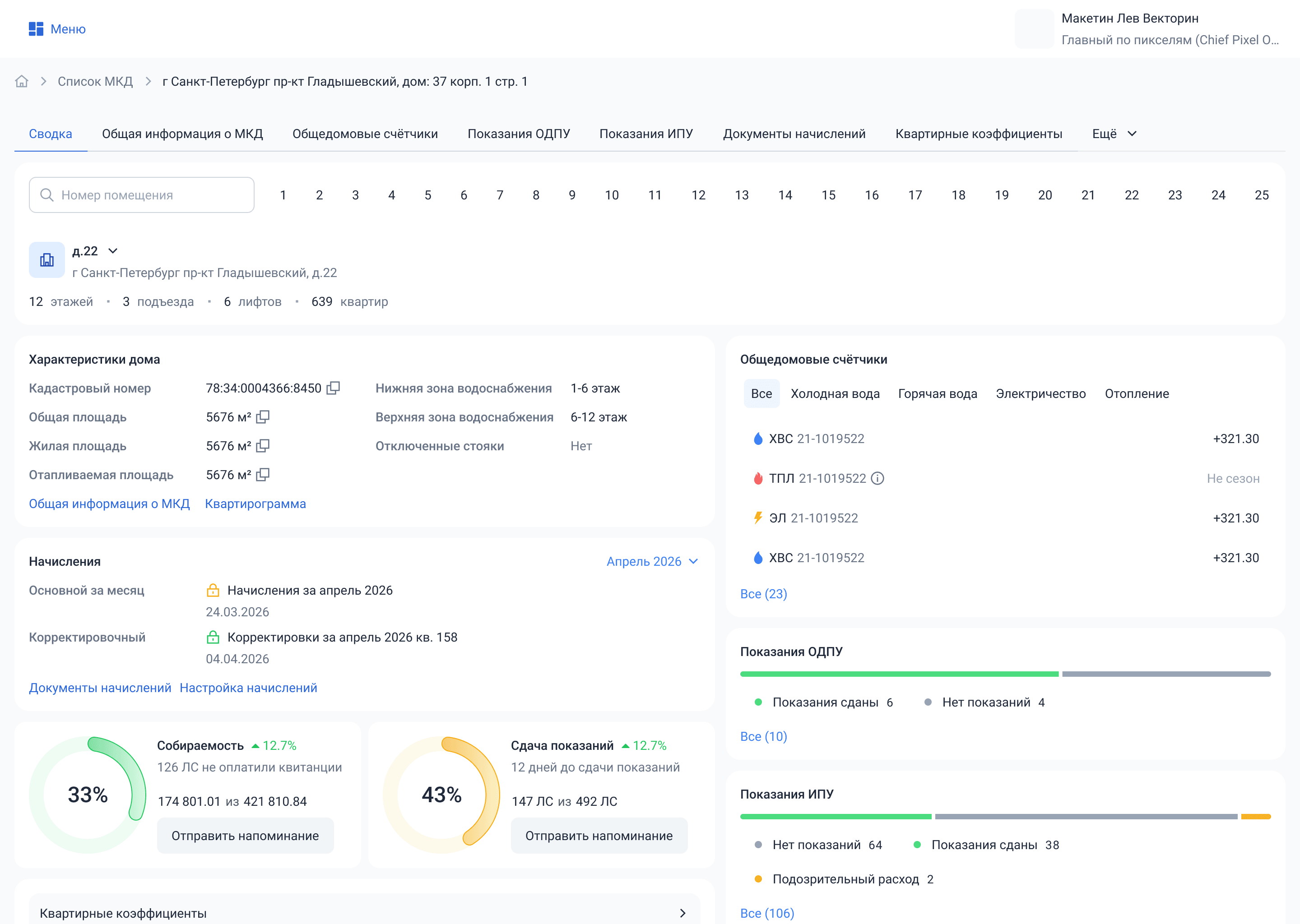

Сводка по многоквартирному дому
Сводка по дому. Каждый блок — кластер со ссылкой внутрь раздела.

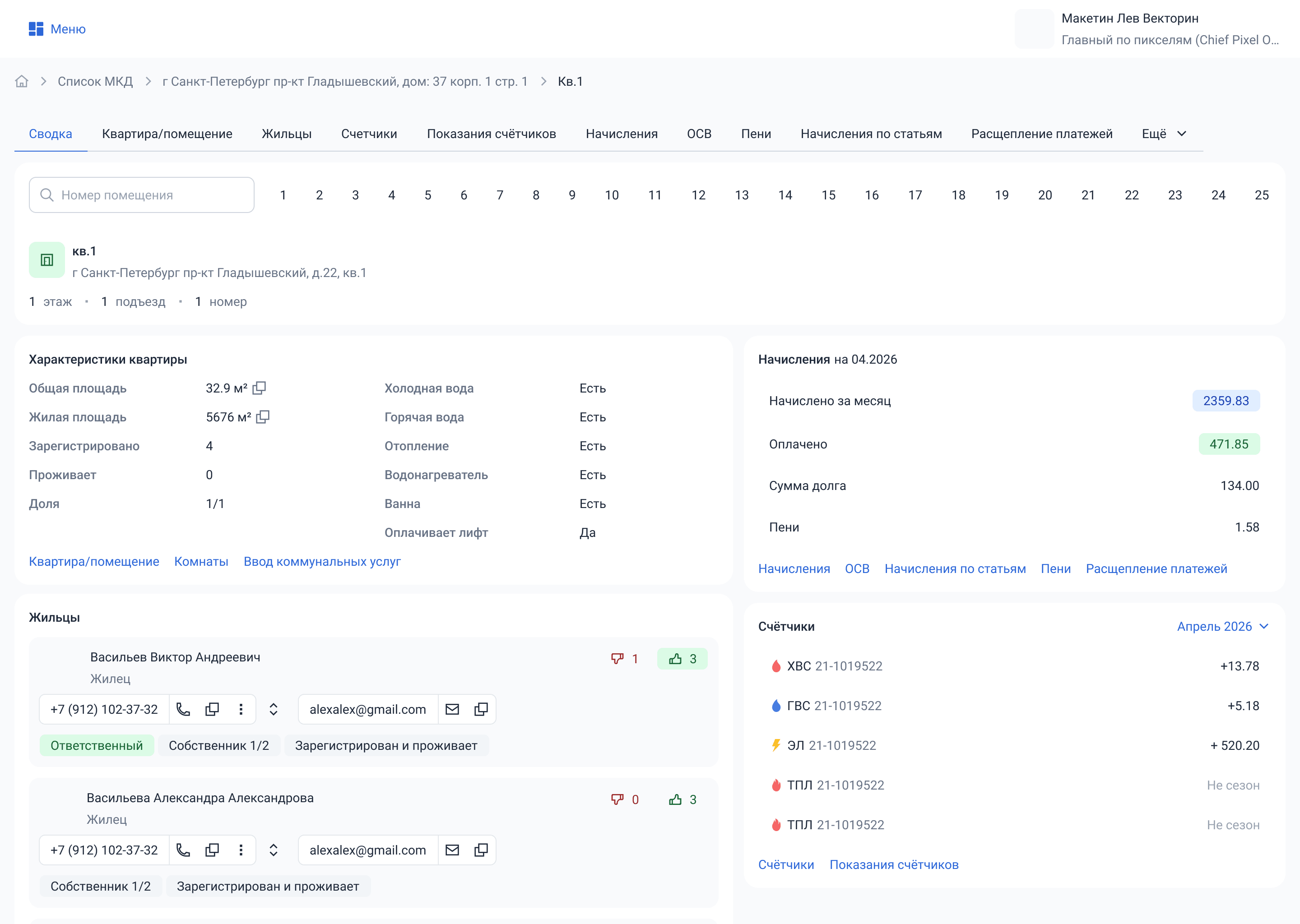

Сводка по квартире: характеристики, жильцы, начисления и счётчики
Сводка по квартире: характеристики, жильцы, начисления и счётчики на одном экране.
